Osciloscópio 2 - Considerações importantes

O uso do osciloscópio vai além da simples aquisição da imagem do sinal. Existem situações em que não basta comprovar a existência do sinal, precisamos ir mais fundo e realçar pequenos detalhes da curva visualizada para elucidar a medição que desejamos.

Sendo mais que mero expectador e interagindo com o equipamento, melhores resultados serão obtidos.

Enganam-se aqueles que pensam que o ajuste padrão do equipamento e uma coleção de imagens de sinais são suficientes para obter um diagnóstico eficaz com o osciloscópio.

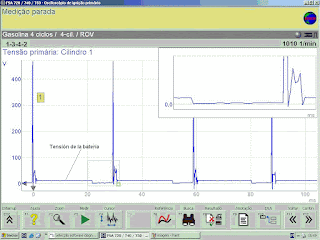

Oscilograma primário da bobina de ignição - visualização de detalhe

Solucionar problemas com osciloscópio requer mais do que isso, antes de tudo é necessário levantar hipóteses prováveis que se relacione com sintoma apresentado no veículo. Portanto, conhecer profundamente detalhes sobre o funcionamento do componente e sua ação dentro do sistema é indispensável. De outra maneira não saberíamos o que está correto e tão pouco seria possível associar diferenças causadas pela falha ou por variantes que ocorrem devido ao ajuste do equipamento e interferências inerentes da rede elétrica do veículo.

O osciloscópio é empregado quando não há outro recurso que permita visualizar a hipótese de defeito sugerido ou que recursos contidos tornem o diagnóstico mais fácil e eficiente.

Testar um potenciômetro com o osciloscópio, por exemplo, é mais eficiente que medir a resistência ou a tensão do sinal, pois podem ser percebidas pequenas falhas difíceis de serem detectadas com o multímetro.

Recentemente tive uma experiência em que o osciloscópio se revelou uma ferramenta eficiente ao detectar um defeito na rede CAN. Era impossível a comunicação com o “scanner” através da rede CAN e a tensão medida na rede com o multímetro estava coerente, porém ao visualizar o sinal com o osciloscópio notou-se que os dois canais apresentavam sinais idênticos. Com base no conhecimento prévio pôde ser deduzido que havia um curto circuito entre as linhas CAN-Hi e CAN-Lo.

 Muitos podem argumentar que se tivesse a imagem gravada e rotulada – “Rede CAN em curto circuito” - seria fácil identificar a falha.

Meu maior argumento é que conhecer a teoria torna possível o reconhecimento da falha. Além disso, peculiaridades em uma falha poderiam conter diferenças que causariam dúvidas e se sabe lá quantas imagens distintas seria possível desenhar.

É certo que podemos estudar e reunir poucos oscilogramas teóricos, já oscilogramas de defeitos e seus atributos, por sua infinidade, é praticamente inviável.
